Rof elektrooptiline modulaator 1550nm LiNbO3 intensiivsusmodulaator 50G

Lühikirjeldus:

LiNbO3 intensiivsuse modulaatorit kasutatakse laialdaselt kiires optilises sidesüsteemis, laserandurites ja ROF-süsteemides, kuna see on hea elektrooptiline jõudlus. R-AM seeria, mis põhineb MZ push-pull struktuuril ja X-cut disainil, on stabiilsete füüsikaliste ja keemiliste omadustega, mida saab rakendada nii laboratoorsetes katsetes kui ka tööstussüsteemides.

Saatke meile e-kiri LAADI ALLA

Toote üksikasjad

Rofea Optoelectronics pakub optika- ja fotoonika elektrooptiliste modulaatorite tooteid

Tootesildid

Funktsioon

* Väike sisestuskadu
* Suur ribalaius
* Madal poollaine pinge
* Kohandamise võimalus

Elektro-optiline modulaator Elektro-optiline modulaator LiNbO3 intensiivsuse modulaator MZM modulaator Mach-Zehnder modulaator LiNbO3 modulaator liitiumniobaat modulaator

Rakendus

⚫ ROF-süsteemid
⚫ Kvantvõtmete jaotus
⚫ Lasersensorisüsteemid
⚫ Külgriba modulatsioon

Rof-AM seeria	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Töölainepikkus	780 nm	850 nm	1064 nm	1310 nm	1550 nm
Ribalaius	10 GHz	10 GHz	10/20GHz	2,5 GHz	50GHz	10 GHz	20 GHz	40 GHz
Sisestamise kaotus	＜ 5dB	＜ 5dB	＜5dB	＜5dB	＜4dB
Väljasuremissuhe @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	＜ 3 V	＜ 3 V	＜ 4 V	<3,5V	＜6V	<5 V
V_Π@Bias	＜3.5V	＜3.5V	＜5V	<5 V	<8V	<7V

Tellimisinfo

Rof

XXG

Tüüp: AM --- intensiivsuse modulaator

Lainepikkus: 07---780nm
08---850nm

10---1060 nm

13---1310nm

15---1550 nm

Ribalaius: 10 GHz

20 GHz

40 GHz

50 GHz

Monitor PD:PD --- PD-ga
00 --- PD puudub

In-Out Fiber tüüp: PP---PM/PM

Optiline pistik: FA---FC/APC

FP---FC/PC

SP --- Kohandamine

R-AM-15-50G

Lainepikkusega 1550nm 50GHz intensiivsusmodulaator

Parameeter				Sümbol		Min	Tüüp	Max	Üksus
Optilised parameetrid
Töölainepikkus				l		1530	1550	1565	nm
Sisestamise kaotus				IL			4	5	dB
Optilise tagasivoolu kadu				ORL				-45	dB
Lüliti väljasuremissuhe @DC				ER@DC		20	23	45	dB
Dünaamiline väljasuremissuhe				DER			13		dB
Optiline kiud	Sisendsadamasse					Panda PM Fujikura SM
	väljundport					Panda PM Fujikura SM
Optiline kiudliides						FC/PC, FC/APC või kasutaja määrata
Elektrilised parameetrid
Tööriba laius(-3 dB)					S₂₁	35	40		GHz
Poollaine pinge Vpi		RF			@ 50KHz		5	6	V
		Eelarvamus			@Bias		7	8	V
Elektri tagasivoolu kadu					S₁₁		-12	-10	dB
Sisendtakistus			RF		Z_RF	50			W
			Eelarvamus		Z_BIAS	1M			W
Elektriline liides						V(f)

Piirtingimused

Parameeter	Sümbol	Üksus	Min	Tüüp	Max
Sisend optiline võimsus	P_sisse,Maks	dBm			20
Sisend RF võimsus		dBm			28
eelpinge	Vbias	V	-15		15
Töötemperatuur	Üles	℃	-10		60
Säilitustemperatuur	Tst	℃	-40		85
Niiskus	RH	%	5		90

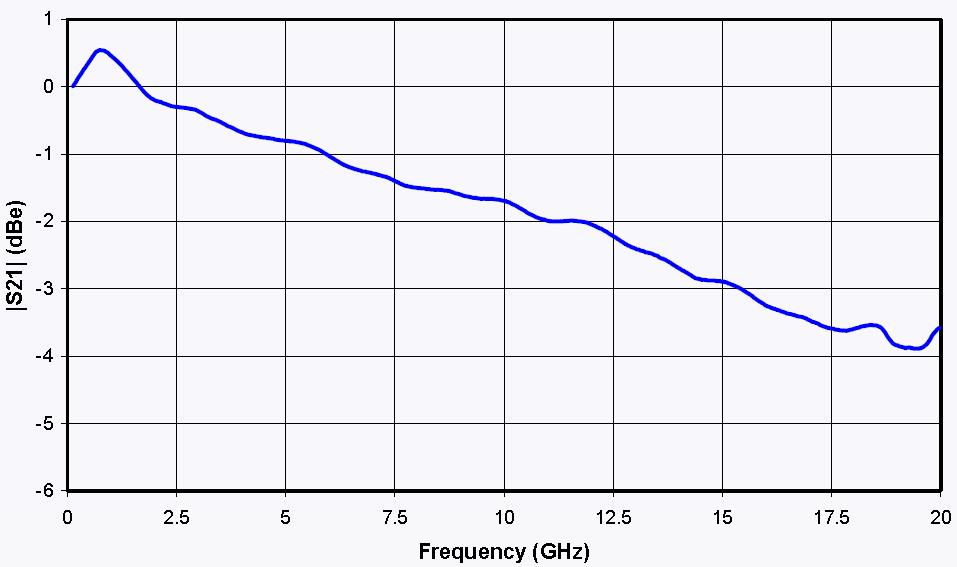

S21 kõver

&S11 kõver

S21&s11 kõverad

Mehaaniline skeem

PORT	Sümbol	Märkus
sisse	Optiline sisendport	PM Fiber (125 μm/250 μm)
Välja	Optiline väljundport	PM ja SMF valik
RF	RF sisendport	SMA(f)
Eelarvamus	Kallutatuse juhtport	1,2 Nihe, 34-N/C
