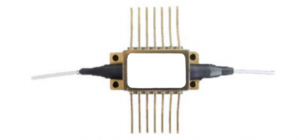

ROF Butterfly SOA optiline võimendi liblika pooljuht optiline võimendi
Funktsioon
Kõrge kasu
Väike energiatarve
Madal polarisatsioonist sõltuv kaotus
Kõrge väljasuremissuhe
Toetab temperatuuri jälgimist ja TEC termoelektrilist juhtimist
Rakendus
Optiliste kiudseadmete tootmis- ja jõudluskatse
Väike signaali võimsuse võimendus
Laboratoorne uurimisvaldkond
Optiline kiudude sidesüsteem
Parameetrid
| Parameeter | Töötingimus | Ühik | Min | Pärast | Maksimaalne |
| Lainepikkuse töövahemik |
| nm | 1490 |
| 1590 |
| ribalaius | @-3db | nm | 55 |
| 60 |
| Küllastunud optiline võimsus | Kui = 250mA | dbm | 12 |
| 15 |
| Väikesignaalide kasu | Kui = 250mA Pin = -25dbm | dB | 25 |
| 30 |
| Küllastuse väljundi võimendus | Kui = 250mA | dB | 12 |
|
|
| Töövool |
| mA |
| 250 | 400 |
| Edasisuunaline pinge |
| V |
|
| 1,8 |
| Väljasuremissuhe | If = 250mA/if = -0,4mA Tihvt = 0dbm | dB |
| 50 |
|
| TEC vool |
| A |
|
| 1,8 |
| TEC pinge |
| V |
|
| 3.4 |
| Polarisatsioonist sõltuv võimendus |
| dB |
| 1,5 | 2 |
| Termistori vastupidavus | T = 25 ℃ | KΩ | 9.5 | 10 | 10.5 |
| Termistorvool |
| mA |
|
| 5 |
| Töötemperatuur |
| ℃ | -10 |
| 70 |
| Säilitustemperatuur |
| ℃ |
|
| 85 |
Iseloomulik kõver
Struktuurne mõõde
