Liitiumniobaat MZ modulaatori Rof Bias Point Controller automaatne eelpinge juhtimismoodul
Funktsioon
Saadaval on mitu eelpingerežiimi (Quad+↔Neljakordne, min↔Maks)
Jadakommunikatsioon, programmeeritud automaatne peenhäälestus ja eelpingepunktide lukustamine
Sisemised komponentide kiirgurid toetavad mitmesuguseid lainepikkusi
Moodulipakett, adapteri toiteallikas
Taotlus
Optiline kiudside
Mikrolaine footon
Impulssvalguse rakendus
Jõudlus

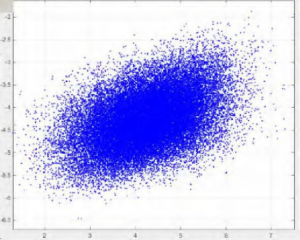

Joonis 1. Tähtkuju (ilma kontrollerita)
Joonis 2. QPSK tähtkuju (kontrolleriga)

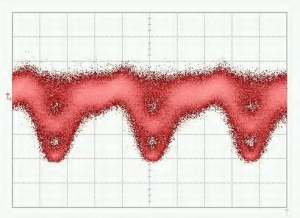

Joonis 3. QPSK-silma muster
Joonis 5. 16-QAM tähtkuju muster
Joonis 4. QPSK spekter
Joonis 6. 16-QAM spekter
Spetsifikatsioonid
| Aargument | Min | Tüüpiline | Maks | Ühik |
| Optiline parameeter | ||||
| Sisendvõimsus 1* | 0 | 13 | dBm | |
| Töölainepikkus 2* | 780 | 1650. aasta | nm | |
| Optilise kiu liides | FC/APC | |||
| Elektriline parameeter | ||||
| Eelpinge | -10 | 10 | V | |
| Lüliti kustutussuhe 3* | 20 | 25 | 50 | dB |
| Režiimilukustatud piirkond | Positiivne või negatiivne | |||
| Lukustusrežiim | Quad+ (Quad-) võiMin(Maks) | |||
| Modulatsiooni sügavus (QUAD) | 1 | 2 | % | |
| Modulatsiooni sügavus (null) | 0,1 | % | ||
| Pilootsagedus (QUAD) | 1K | Hz | ||
| Pilootsagedus (NULL) | 2K | Hz | ||
| Tavapärane parameeter | ||||
| Mõõtmed (pikkus× laius× paksus) | 120×70×34 mm | |||
| Töötemperatuur | 0–70℃ | |||
Märkus:
1* viitab mooduli sisendvõimsuse vahemikule modulaatori maksimaalse väljundi korral. Modulaatori madala punkti juhtimiseks suure ekstinktsioonisuhte korral tuleks sisendvõimsust vastavalt suurendada; spetsiaalsete sisendvõimsuse nõuete korral saate reguleerida sisemist sidurit ja detektori võimenduse indikaatoreid, palun konsulteerige tellimuse esitamisel müügiosakonnaga.
2* Tellimuse esitamisel palun täpsustage töölainepikkus, mis tuleb töölainepikkuse järgi optimeerida.
3* lülitus-ekstinatsiooni suhe sõltub ka modulaatori enda lülitus-ekstinatsiooni suhte tasemest.
Joonise suurus (mm)
Tellimisinfo
*Kui teil on erinõudeid, võtke palun ühendust meie müügipersonaliga
| ROF | ABC | Modulaatori tüüp | XX | XX | XX |
| Automaatne eelpingepunkti juhtimismoodul | MZ---M-Zmodulaator | Töölainepikkus: 15–1550 nm 13---1310 nm 10---1064 nm 08---850nm 07---780nm | Kiu tüüp: S-- Ühemoodiline optiline kiud P - polarisatsiooni säilitav kiud | Optilise kiu liides: FA—FC/APC FP---FC/UPC |
Kasutajaliides
| Grupp | Operatsioon | Selgitus |
| Lähtesta | Sisestage hüppaja ja tõmmake 1 sekundi pärast välja | Lähtestage kontroller |
| Võimsus | Eelpinge regulaatori toiteallikas | V- ühendab toiteallika negatiivse elektroodi |
| V+ ühendab toiteallika positiivse elektroodi | ||
| Keskmine port ühendub maanduselektroodiga | ||
| Polaarne1 | PLRI: Sisestage või tõmmake hüppaja välja | ilma jumperita: nullrežiim; jumperiga: tipprežiim |
| PLRQ: Sisestage või tõmmake hüppaja välja | ilma jumperita: nullrežiim; jumperiga: tipprežiim | |
| PLRP: Sisestage või tõmmake hüppaja välja | ilma jumperita: Q+ režiim; jumperiga: Q- režiim | |
| LED | Pidevalt sisse lülitatud | Töötamine stabiilses olekus |
| Sisse-välja või välja-sisse iga 0,2 sekundi järel | Andmete töötlemine ja kontrollpunkti otsimine | |
| Sisse-välja või välja-sisse iga 1 sekundi järel | Sisendoptiline võimsus on liiga nõrk | |
| Sisse-välja või välja-sisse iga 3 sekundi järel | Sisendoptiline võimsus on liiga tugev | |
| PD2 | Ühendage fotodioodiga | PD-port ühendab fotodioodi katoodi |
| GND-port ühendab fotodioodi anoodi | ||
| Eelpinged | In, Ip: I-haru eelpinge | Ip: positiivne pool; In: negatiivne pool või maandus |
| Qn, Qp: Q-õla eelpinge | Qp: positiivne pool; Qn: negatiivne pool või maandus | |
| Pn, Pp: P-haru eelpinge | Pp: positiivne pool; Pn: negatiivne pool või maandus | |
| UART | Juhtige kontrollerit UART-i kaudu | 3.3: 3,3 V võrdluspinge |
| GND: Maandus | ||
| RX: Kontrolleri vastuvõtt | ||
| TX: Kontrolleri edastus |
1 Polaarne signaal sõltub süsteemi raadiosagedussignaalist. Kui süsteemis raadiosagedussignaali pole, peaks polaarne signaal olema positiivne. Kui raadiosagedussignaali amplituud on teatud tasemest suurem, muutub polaarne signaal positiivsest negatiivseks. Sel ajal vahetavad nullpunkt ja tipppunkt teineteist. Q+ ja Q- punktid vahetavad samuti teineteist. Polaarse lüliti abil saab kasutaja polaarset signaali muuta.
otse ilma tööpunkte muutmata.
2Valida saab ainult ühe valiku vahel: kontrolleri fotodioodi ja modulaatori fotodioodi kasutamise vahel. Laborikatseteks on kontrolleri fotodioodi kasutamine soovitatav kahel põhjusel. Esiteks on kontrolleri fotodioodil kindlad omadused. Teiseks on sisendvalguse intensiivsust lihtsam reguleerida. Modulaatori sisemise fotodioodi kasutamisel veenduge, et fotodioodi väljundvool oleks rangelt proportsionaalne sisendvõimsusega.
